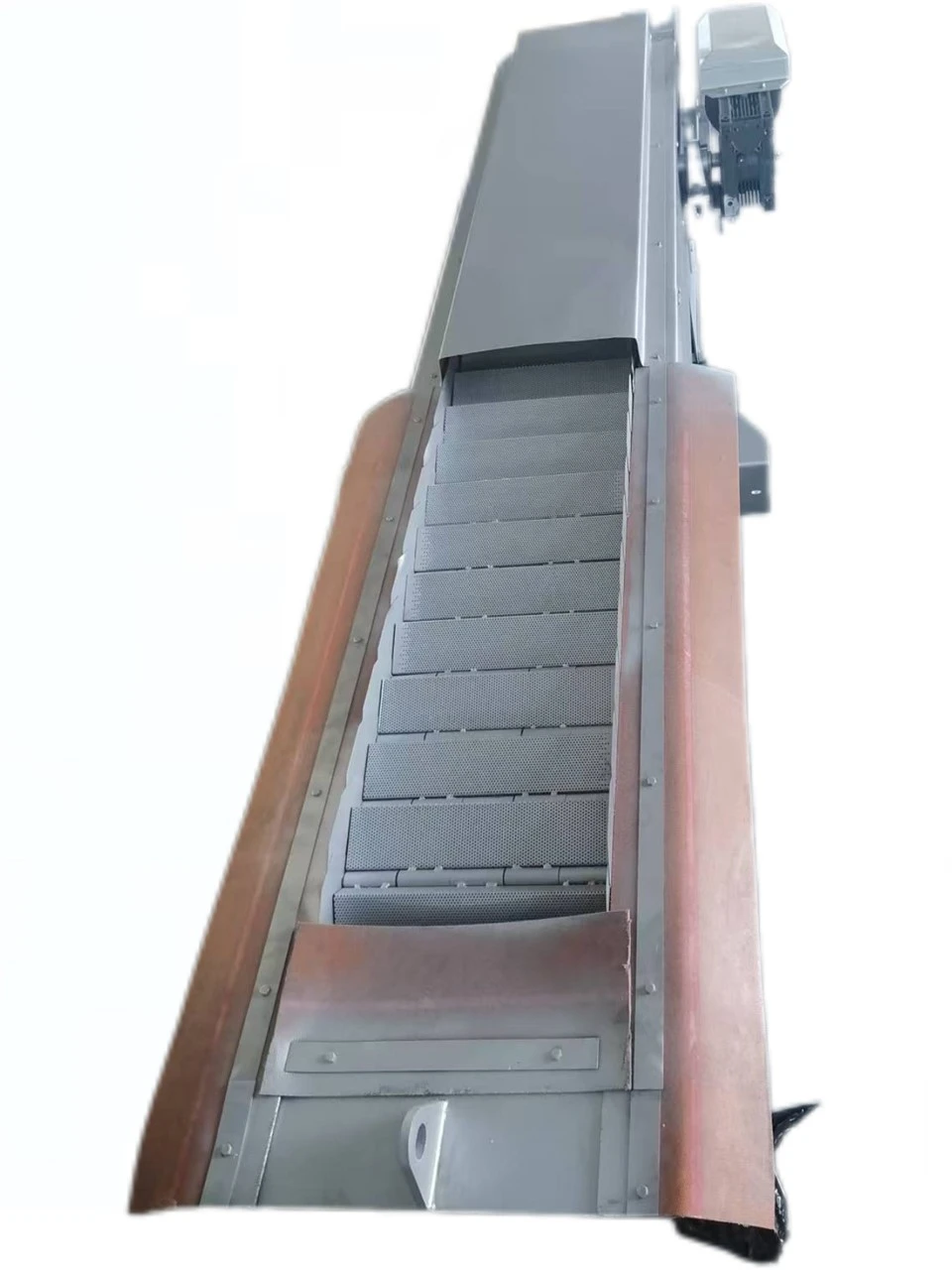

Mehāniskais rupjais ekrāns



Kāpņu ekrāna netīrumu noņemšanas līdzeklis ir smalks ekrāna netīrumu noņemšanas līdzeklis, kas apvieno netīrumu uztveršanu un netīrumu noņemšanu. Tas ir piemērots lielām, vidējām un mazām sūkņu stacijām kā smalks ekrāns, lai pārtvertu un notīrītu ūdenī peldošus objektus, piemēram, nezāles, papīra gabalus, izsmēķus, melones sēklas, šķiedras, matus utt. Šim modelim ir augsts netīrumu uztveršanas ātrums un tas var nodrošināt turpmāko apstrādes procesu ieviešanu.





1. Step-tipa ekrāna netīrumu noņemšanas līdzeklis galvenokārt sastāv no galvenajām sastāvdaļām, piemēram, piedziņas ierīces, rāmja, vilces ķēdes, tīkla plāksnes ar pacelšanas kāpnēm un elektroniskās vadības sistēmas. Piedziņas motors ir uzstādīts uz galvenās vārpstas rāmja virzienā uz priekšu. Pārvades ķēdes vadītas, abās pusēs esošās sieta plāksnes noņem netīrumus, kas ir ieslodzīti to garumā no apakšas uz augšu. Kad tie sasniedz augšējo daļu, ķēdes rati tiek pagriezti, lai automātiski pabeigtu apgāšanās un izkraušanas darbus. Izdedžu ūdens tiek novadīts izdedžu savākšanas teknē starp sieta plāksnēm abās pusēs un pēc tam gravitācijas spēka ietekmē tiek izvadīts no iekārtas.



2. Step-type ekrāna netīrumu noņemšanas līdzekļa piedziņas ierīce atrodas rāmja augšējā daļā. Rāmja priekšpusē un aizmugurē ir uzstādītas skrūvju regulēšanas ierīces, lai regulētu transmisijas ķēdes blīvumu. Step-tipa ekrāna netīrumu noņemšanas līdzekļa rāmis ir neatņemama taisnstūrveida stingra konstrukcija, kas samontēta un metināta no nerūsējošā tērauda plāksnēm un tērauda sekcijām. Rāmja apakšējās daļas galā ir ūdens ieplūdes atvere, un vadotnes ir aprīkotas uz rāmja priekšējās un aizmugurējās sienas paneļiem. Rāmis ir uzstādīts režģa akas vidū, un sprauga starp abām rāmja pusēm un režģa aku ir ūdens novadīšanas kanāls pēc režģa filtrēšanas. Novirzīšanas deflektori ir izvietoti abās -ūdens virzienā vērstajā rāmja galā, kas var novērst peldošu atkritumu izkļūšanu ūdens novirzīšanas laikā.



3. Vilces ķēdes rats un transmisijas virzošā ierīce ir novietoti attiecīgi rāmja abās pusēs augšējā un apakšējā daļā. Pakāpju sieta plāksne ir izgatavota no ASTM304 nerūsējošā tērauda, ​​un acs virsma ir regulāri izkārtots neliels caurums, kam ir ūdens novadīšanas un notekūdeņu pārtveršanas funkcija, un pakāpiena virsma var pārtvert lielākus notekūdeņus.





GSJT-1000-1600-2

Pakāpju atvērums mm

Kanāla dziļums mm

Režģa platums mm

Pakāpju režģa netīrumu noņemšanas līdzeklis



JTGS-800-1400-2

Pakāpju atvērums mm

Kanāla dziļums mm

Režģa platums mm

Pakāpju režģa netīrumu noņemšanas līdzeklis





Pirms iekārtas pacelšanas un uzstādīšanas jāpārbauda saturs

1. Pārbaudiet, vai iekārta nav bojāta transportēšanas laikā.

2. Pārbaudiet, vai pamatu izmēri atbilst prasībām saskaņā ar iekārtas uzstādīšanas rasējumu.

3. Režģa akas abām pusēm jābūt perpendikulārām akas augšējai platformai, un vertikālā kļūda nedrīkst pārsniegt 20 mm; abām režģa malām jābūt paralēlām, un paralēlisma kļūda nedrīkst pārsniegt 20 mm.

4. Pārbaudiet, vai katras iegultās daļas novietojums un izmērs atbilst zīmējumam, un iegultajai tērauda plāksnei jāatrodas vienā līmenī ar režģa iedobes augšējo platformu. Kad iepriekš minētais saturs ir pārbaudīts un atbilst prasībām, to var uzstādīt vietā.







1. Pēc tam, kad iekārta ir novietota uz pamatiem, tās uzstādīšanas leņķim jāatbilst konstrukcijas prasībām, režģa izplūdes atveres plaknei jābūt paralēlai režģa akas darbības platformas virsmai, un režģa sienas panelim jābūt perpendikulāram režģa akas darbības platformas virsmai, lai nodrošinātu, ka iekārtas uzstādīšanas horizontālā kļūda ir mazāka par 1/1000, un pēc tam sametiniet detaļas vienā un iestipriniet instalāciju.

2. Pirms ieslēgšanas ievietojiet rokas kloķi kvadrātveida tapā pie motora astes un pakratiet motoru ar roku bultiņas norādītajā virzienā. Nekādiem citiem faktoriem, kas varētu ietekmēt operāciju, nevajadzētu būt.

3. Noņemiet vāku, atskrūvējiet spriegošanas ķēdes ratu, noņemiet reduktora gala ķēdi, ieslēdziet barošanu izmēģinājuma darbībai un pārbaudiet, vai reduktora darbības virziens atbilst uz vāka norādītās bultiņas virzienam. Atgriešana ir stingri aizliegta.

4. Izmantojiet spriegošanas ķēdes rata regulētāju, lai noregulētu ķēdes stingrību, un izmantojiet spriegošanas skrūvi, lai noregulētu grābekļa ķēdes blīvumu.

5. Uzstādiet vāku, pievienojiet strāvas padevi un palaidiet to bez slodzes. Nedrīkst būt kratīšanas, iesprūšanas un neparasti trokšņi. Pēc bez-slodzes testa palaišanas to var nodot slodzes režīmā.





1. Apgabals ap step-tipa režģa netīrumu noņēmēju ir jātur tīrs un jāpārbauda un jātīra vismaz reizi dienā. Stingri aizliegts mest koka klučus, koka dēļus un citus gružus režģa priekšējā baseinā!

2. Ja darbības laikā ap rotējošās birstes vārpstu ir aptīti šķiedru gruveši, tas ir savlaicīgi jānotīra, lai neietekmētu iekārtas normālu darbību. Atkritumi, kas karājās uz izplūdes plāksnes, ir regulāri jātīra atbilstoši atkritumu daudzumam.

3. Bieži pārbaudiet, vai reduktora eļļas blīvējumam nav eļļas noplūdes, un bojātais eļļas blīvējums ir savlaicīgi jānomaina. Ja eļļas līmenis ir nepietiekams, laicīgi uzpildiet degvielu un regulāri nomainiet to.

4. Iekārtai ir jāizvairās no ilgstošas-izslēgšanas, lai nodrošinātu, ka visas iekārtas daļas ir labā darba stāvoklī. Ja atslēgšanās kāda iemesla dēļ pārsniedz 7 dienas, notekūdeņi ir jāiztukšo un režģi nedrīkst ilgstoši iegremdēt stāvošā notekūdeņos.

5. Elektrības apkope jāveic profesionāļiem, un apkopes laikā ir jāatslēdz strāvas padeve.

6. Step-tipa ekrāna tīrītāja operatoriem ir jāpārzina tā veiktspēja un jāapgūst darbības, apkopes un apkopes metodes.





1. Pirms ekrāna: novērojiet filtra sietu pie ūdens ieplūdes. Kreisajā pusē ir uz augšu vērsts filtra ekrāns, un uz ekrāna virsmas ir daudz atkritumu. Labajā pusē ir lejupvērstais filtra ekrāns, un ekrāna virsmai jābūt tīrai un bez atlikumiem.
2. Pēc ekrāna: novērojiet ūdens plūsmu izplūdes kanālos abās ekrāna pusēs. Kad ekrāns darbojas, ūdens plūsma ripo un plūsmas ātrums ir liels. Kad tas apstājas, ūdens padeve pakāpeniski samazinās, plūsmas ātrums samazinās, un šķidruma līmenis aiz ekrāna pakāpeniski stabilizējas.
3. Vērojiet ekrāna iekārtu ciklu, lai redzētu, vai nav neparastas skaņas.
